负载均衡集群经典开源软件

Lvs
Nginx
haproxy
lighttpd

高可用性集群经典常用开源软件

keepalived
heartbeat

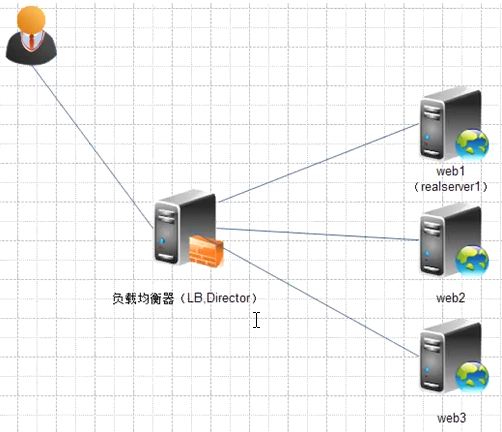

关键术语

VIP----虚拟IP地址，向客户端提供服务的IP地址
RIP----真实IP地址，集群几点上使用的IP地址，物理IP地址
DIP----Director用于连接内外网络的IP地址，物理网卡上的IP地址，是负载均衡器和人IP
CIP---客户端用户请求集群服务器的IP地址，改地址作发送给集群的请求源IP地址。

ARP广播而进行新的地址解析。具体命令：

/sbin/arping -I eth0 -c 3 -s 10.0.0.162 10.0.0.253
/sbin/arping -U 一I eth0 10.0.0.162

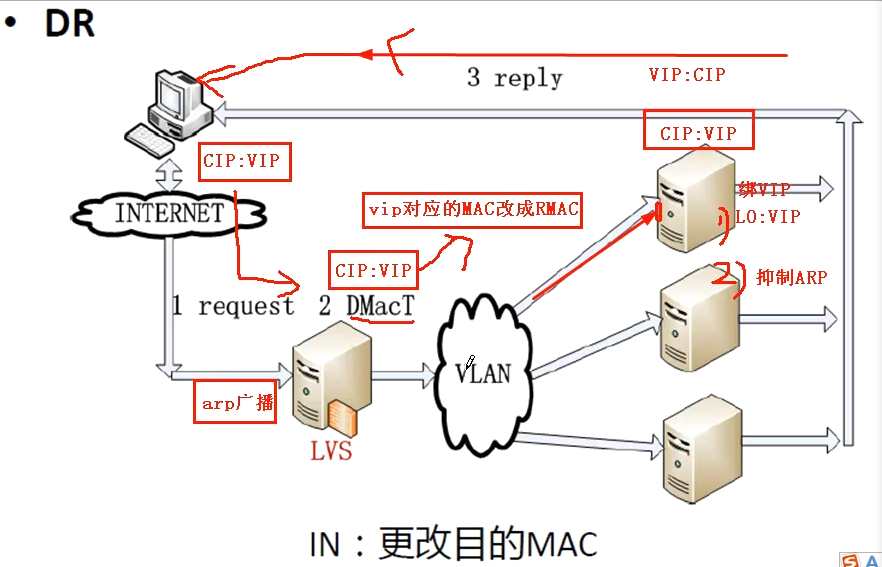

LVS 工作模式DR，直接路由模式

1、通过在调度器LB上修改数据包的目的MAC地址实现转发。注意，源IP地址仍然是 CIP,目的IP地址仍然是VIP

2、请求的报文经过调度器，而RS响应处理后的报文无需经过调度器LB，因此，并发访 问量大时使用效率很高（和NAT模式比）

3、因DR模式是通过MAC地址的改写机制实现的转发，因此，所有RS节点和调度器LB 只能在一个局域网LAN中（小缺点）

4、需要注意RS节点的VIP的绑定（lo:vip，lo1:vip)和ARP抑制问题

5、强调下：RS节点的默认网关不需要是调度器LB的DIP，而直接是IDC机房分配的上级路由器的IP (这是RS带有外网IP地址的情况），理论讲：只要RS可以出网即可，不 是必须要配置外网IP

6、由于DR模式的调度器仅进行了目的MAC地址的改写，因此，调度器LB无法改变请求的报文的目的端口（和NAT要区别）

7、当前，调度器LB支持几乎所有的UNIX，LINUX系统，但目前不支持WINDOWS系统。真实服务器RS节可以是WINDOWN系统

8、总的来说DR模式效率很高，但是配置也较麻烦，因此，访问量不是特别大@ 用haproxy/nginx取代之。这符合运维的原则:简单、易用、高效。日2000W PV或并发 请求1万以下都可以考虑用haproxy/nginx (LVS NAT模式）

9、直接对外的访问业务，例如：web服务做RS节点，RS最好用公网IP地址。如果不直 接对外的业务，例如：MySQL，存储系统RS节点，最好只用内部IP地址

缺点：

1.要求较高，LVS服务器必须和后端真实服务器处于同一vlan中；

2.后端真实服务器直接响应客户端，对于后端真实服务器来说，并不安全。

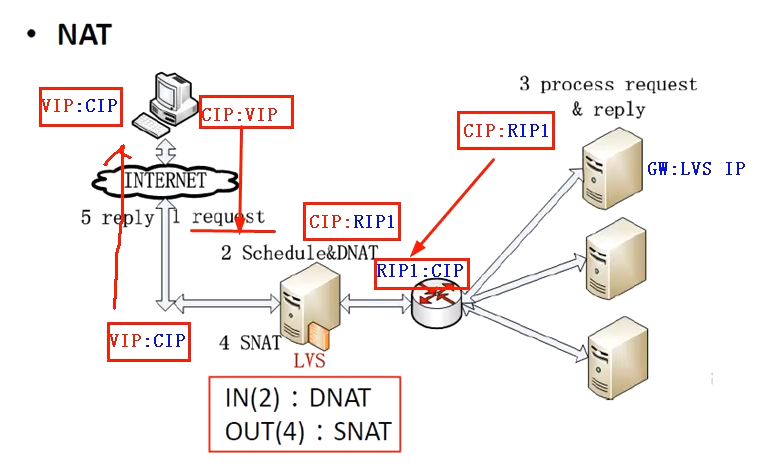

LVS 工作模式NAT

1、NAT技术将请求的报文（DNAT)和响应的报文（SNAT)，通过调度器地址重写然后-在转发发给内部的服务器，报文返回时在改写成原来的用户请求的地址。

2、只需要在调度器LB上配置WAN公网IP即可，调度器也要有私有LAN IP和内部RS节点通信

3、每台内部RS节点的网关地址，必须要配成调度器LB的私有LAN内物理网卡地址(LDIP)，这样才能确保数据报文返回时仍然经过调度器LB

4、由于请求与响应的数据报文都经过调度器LB，因此，网站访问量大时调度器LB有较大 瓶颈，一般要求最多10-20台节点。

5、NAT模式支持对IP及端口的转换，即用户请求10. 0. 0. 1:80,可以通过调度器转换到 RS节点的10. 0.0. 2:8080 (DR和TUN模式不具备的）

6、所有NAT内部RS节点只需配置私有LAN IP即可。

7、由于数据包来回都需要经过调度器，因此，要开启内核转发net.ipv4.ip_forward=1， 当然也包括iptables防火墙的forward功能（DR和TUN模式不需要）

缺点：

因为在 VS/NAT 中请求和响应报文都需要通过负载调度器，伸缩能力有限, 当服务器结点数目升到 20 时,调度器本身

有可能成为系统的新瓶颈。

LVS 工作模式TUNNEL

1.客户端将访问vip报文发送给LVS服务器；

2.LVS服务器将请求报文重新封装，发送给后端真实服务器；

3.后端真实服务器将请求报文解封，在确认自身有vip之后进行请求处理；

4.后端真实服务器在处理完数据请求后，直接响应客户端。

要求：

1.lvs和后端真实服务器上都要有vip。

2.不会成为瓶颈。

3.请求的报文不能太大。

优点：

1.快速

2.不安全，不能抵抗DOS攻击

调度算法

rr:轮循调度(Round-Robin)，它将请求依次分配不同的RS节点，也就是在RS节点中 均摊请求。这种算法简单，但是只适合于RS节点处理性能相差不大的情况。

wrr:加权轮循调度(Weighted Round-Robin)，它将依据不同RS节点的权值分配任务。权 值较高的RS将优先获得任务，并且分配到的连接数将比权值较低的RS节点更多。 相同权值的RS得到相同数目的连接数。

dh:目的地址哈希调度（Destination Hashing)以目的地址为关键字查找一个静态hash表 来获得需要的RS。

sh:源地址哈希调度(Source Hashing)以源地址为关键字查找一个静态hash表来获得需 要的RS

wlc:加权最小连接数调度(Weighted Least-Connection)

lc:最小连接调度（Least-Connection）,IPVS表存储
