ELKStack 安装部署实战

前言

大部分内容收集自网络,结合自己从零开始学习ELK的特点,记录部署安装最新版本的整个过程,总共由三个组件组成Elasticsearch、Logstash、Kibana。

一、ELKStack简介

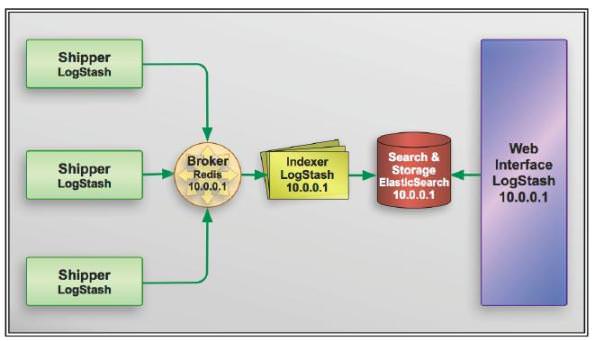

  (简称ELK)对于日志来说,最常见的需求就是收集、存储、查询、展示,开源社区正好有相对应的开源项目:logstash(收集)、elasticsearch(存储+搜索)、kibana(展示),我们将这三个组合起来的技术称之为ELKStack,所以说ELKStack指的是Elasticsearch、Logstash、Kibana技术栈的结合,一个通用的架构如下图所示:


二、Elasticsearch部署

  Elasticsearch首先需要Java环境,所以需要提前安装好JDK,可以直接使用yum安装。也可以从Oracle官网下载JDK进行安装。开始之前要确保JDK正常安装并且环境变量也配置正确:

1.安装JDK

[root@linux-es1 ~]# yum install -y java
[root@linux-es1 ~]# java -version
openjdk version "1.8.0_65"
OpenJDK Runtime Environment (build 1.8.0_65-b17)
OpenJDK 64-Bit Server VM (build 25.65-b01, mixed mode)

2.安装ElasticSearch

目前最新版本是:Elasticsearch-6.5.2

官网:https://www.elastic.co/cn/downloads/elasticsearch

wget https://artifacts.elastic.co/downloads/elasticsearch/elasticsearch-6.5.2.rpm
yum install elasticsearch-6.5.2.rpm -y

3.修改Elasticsearch配置文件

在ES节点修改配置文件/etc/elasticsearch/elasticsearch.yml

cluster.name: hal                     #集群的名称, 名称相同的主机就是处于同一个集群
node.name: 192.168.1.24               #集群情况下, 当前node的名字, 每个node应该不一样,这里是根据节点ip设置
path.data: /var/lib/elasticsearch     #数据目录
path.logs: /var/log/elasticsearch     #日志目录
bootstrap.mlockall: true              #服务启动时即锁定足够大的内存, 提高效率,不让数据进入SWAP交换分区
network.host: 192.168.1.24            #监听的地址
http.port: 9200                       #客户端访问端口
discovery.zen.ping.unicast.hosts: ["192.168.1.24", "192.168.1.253"] # 组播范围

4.启动Elasticsearch

systemctl  start elasticsearch

5.验证

[root@linux-es1 ~]# netstat -lntp   #查看端口9200是否正常启动
或
[root@linux-es1 ~]# curl  192.168.1.24:9200/_cat/nodes?pretty
或
[root@linux-es1 ~]# curl 192.168.1.24:9200

有返回类似信息则认为ES成功搭建

三、安装部署LogStash

  LogStash部署与配置和Elasticsearch一样,在开始部署LogStash之前也需要你的环境中正确的安装的JDK。可以下载安装Oracle的JDK或者使用 yum安装openjdk。

1.安装JDK

[root@linux-es1 ~]# yum install -y java
[root@linux-es1 ~]# java -version
openjdk version "1.8.0_65"
OpenJDK Runtime Environment (build 1.8.0_65-b17)
OpenJDK 64-Bit Server VM (build 25.65-b01, mixed mode)

2.安装logstash

目前最新版本是6.5.2,一般部署在需要收集日志的机器上。

官网:https://www.elastic.co/downloads/logstash

wget https://artifacts.elastic.co/downloads/logstash/logstash-6.5.2.rpm
yum install logstash-6.5.2.rpm -y

3、Logstarsh配置命令

测试命令

/usr/share/logstash/bin/logstash   -e 'input {  stdin{} } output { stdout{  codec => rubydebug }}'
/usr/share/logstash/bin/logstash   -e 'input {  stdin{} } output { file{  path => "/tmp/logstash.txt"}}'

4、日志收集例子

messages.conf 配置文件

input {
  file {
path => "/var/log/messages"     #日志来源
start_position => "beginning"   #从日志最开始的地方收集,默认不从开始收集
type => "systemlog-192.168.1.24"
stat_interval => "2"            #2s写一次日志
  }
}

output {
  elasticsearch {
hosts => ["192.168.1.24:9200"]  #写到ES里
index => "logstash-system-log-192.168.1.24-%{+YYYY.MM.dd}"   #后面时间戳
  }
}

记得给收集的日志添加读取权限

/usr/share/logstash/bin/logstash -f /etc/logstash/conf.d/messages.conf -t  #-t为语法检查

通过logstash收集多个日志文件

[root@linux-host3 logstash]# cat /etc/logstash/conf.d/system-log.conf
input {
  file {
    path => "/var/log/messages" #日志路径
    type => "systemlog" #事件的唯一类型
    start_position => "beginning" #第一次收集日志的位置
    stat_interval => "3" #日志收集的间隔时间
  }
  file {
    path => "/var/log/secure"
    type => "securelog"
    start_position => "beginning"
    stat_interval => "3"
  }
}

output {
  if [type] == "systemlog" {
    elasticsearch {
      hosts => ["192.168.56.11:9200"]
      index => "system-log-%{+YYYY.MM.dd}"
    }}
  if [type] == "securelog" {
    elasticsearch {
      hosts => ["192.168.56.11:9200"]
      index => "secury-log-%{+YYYY.MM.dd}"
    }}
}

[root@linux-host3 ~]# chmod  644 /var/log/secure
[root@linux-host3 ~]# chmod  644 /var/log/messages
[root@linux-host3 logstash]# systemctl  restart logstash

收集tomcatjava日志.

#1tomcat日志转json

[root@linux-host6 tomcat]# vim conf/server.xml


<Valve className="org.apache.catalina.valves.AccessLogValve" directory="logs"
        prefix="tomcat_access_log" suffix=".log"
        pattern="{"clientip":"%h","ClientUser":"%l","authenticated":"%u","AccessTime":"%t","method":"%r","status":"%s","SendBytes":"%b","Query?string":"%q","partner":"%{Referer}i","AgentVersion":"%{User-Agent}i"}"/>


               [root@linux-host6 tomcat]# ./bin/catalina.sh  stop
[root@linux-host6 tomcat]# rm -rf  logs/*  #删除或清空之前的访问日志
[root@linux-host6 tomcat]# ./bin/catalina.sh  start  #启动并访问tomcat界面
[root@linux-host6 tomcat]# tail -f logs/localhost_access_log.2017-04-20.txt
#2在tomcat服务器安装logstash收集tomcat和系统日志

[root@linux-host6 ~]# yum install logstash-5.3.0.rpm  -y
[root@linux-host6 ~]# vim /etc/logstash/conf.d/tomcat.conf
[root@linux-host6 ~]# cat /etc/logstash/conf.d/tomcat.conf

input {
  file {
    path => "/usr/local/tomcat/logs/localhost_access_log.*.txt"
    start_position => "end"
    type => "tomct-access-log"
  }
  file {
    path => "/var/log/messages"
    start_position => "end"
    type => "system-log"
 }
}

output {
  if [type] == "tomct-access-log" {
    elasticsearch {
      hosts => ["192.168.56.11:9200"]
      index => "logstash-tomcat-5616-access-%{+YYYY.MM.dd}"
      codec => "json"
  }}

  if [type] == "system-log" {
    elasticsearch {
      hosts => ["192.168.56.12:9200"] #写入到不通的ES服务器
      index => "system-log-5616-%{+YYYY.MM.dd}"
}}
}

[root@linux-host6 ~]# systemctl  restart logstash #更改完配置文件重启logstash
[root@linux-host6 ~]# tail  -f /var/log/logstash/logstash-plain.log #验证日志

ab批量访问并验证数据:

[root@linux-host3 ~]# yum install httpd-tools –y
[root@linux-host3 ~]# ab -n1000 -c100 http://192.168.56.16:8080/webdir/


收集java日志

[root@linux-host1 ~]# cat /etc/logstash/conf.d/java.conf
input {
  file {
    path => "/elk/logs/ELK-Cluster.log"
    type => "javalog"
    start_position => "beginning"
    codec => multiline {
    pattern => "^\["
    negate => true
    what => "previous"
  }}
}

output {
  if [type] == "javalog" {
  elasticsearch {
    hosts =>  ["192.168.56.11:9200"]
    index => "javalog-5611-%{+YYYY.MM.dd}"
  }}
}

收集nginx访问日志


[root@linux-host6 nginx]# vim  conf/nginx.conf

log_format access_json '{"@timestamp":"$time_iso8601",'
        '"host":"$server_addr",'
        '"clientip":"$remote_addr",'
        '"size":$body_bytes_sent,'
        '"responsetime":$request_time,'
        '"upstreamtime":"$upstream_response_time",'
        '"upstreamhost":"$upstream_addr",'
        '"http_host":"$host",'
        '"url":"$uri",'
        '"domain":"$host",'
        '"xff":"$http_x_forwarded_for",'
        '"referer":"$http_referer",'
        '"status":"$status"}';
    access_log  /var/log/nginx/access.log  access_json;



[root@linux-host6 nginx]# mkdir /var/log/nginx
[root@linux-host6 nginx]# /usr/local/nginx/sbin/nginx  -t
nginx: the configuration file /usr/local/nginx-1.10.3/conf/nginx.conf syntax is ok
nginx: configuration file /usr/local/nginx-1.10.3/conf/nginx.conf test is successful

#配置logstash收集nginx访问日志:

[root@linux-host6 conf.d]# vim nginx.conf

input {
  file {
    path => "/var/log/nginx/access.log"
    start_position => "end"
    type => "nginx-accesslog"
    codec => json
  }
}


output {
  if [type] == "nginx-accesslog" {
    elasticsearch {
      hosts => ["192.168.56.11:9200"]
      index => "logstash-nginx-accesslog-5616-%{+YYYY.MM.dd}"
  }}
}

logstash将日志写入数据库


#安装Mysql
[root@linux-host1 src]# tar xvf mysql-5.6.34-onekey-install.tar.gz
[root@linux-host1 src]# ./mysql-install.sh
[root@linux-host1 src]# /usr/local/mysql/bin/mysql_secure_installation

#授权用户登录:
[root@linux-host1 src]# ln -s /var/lib/mysql/mysql.sock  /tmp/mysql.sock
mysql> create database elk  character set utf8 collate utf8_bin;
Query OK, 1 row affected (0.00 sec)

mysql>  grant all privileges on elk.* to elk@"%" identified by '123456';
Query OK, 0 rows affected (0.00 sec)

mysql> flush  privileges;
Query OK, 0 rows affected (0.00 sec)

#logstash配置mysql-connector-java包:
#MySQL Connector/J是MySQL官方JDBC驱动程序,JDBC(Java Data Base Connectivity,java数据库连接)是一种用于执行SQL语句的Java API,可以为多种关系数据库提供统一访问,它由一组用Java语言编写的类和接口组成。
#官方下载地址:https://dev.mysql.com/downloads/connector/

[root@linux-host1 src]# mkdir -pv  /usr/share/logstash/vendor/jar/jdbc
[root@linux-host1 src]# cp mysql-connector-java-5.1.42-bin.jar  /usr/share/logstash/vendor/jar/jdbc/
[root@linux-host1 src]# chown  logstash.logstash /usr/share/logstash/vendor/jar/  -R

#国外的gem源由于网络原因,从国内访问太慢而且不稳定,还经常安装不成功,因此之前一段时间很多人都是使用国内淘宝的gem源https://ruby.taobao.org/,现在淘宝的gem源虽然还可以使用已经停止维护更新,其官方介绍推荐使用https://gems.ruby-china.org。

[root@linux-host1 src]#  yum install gem
[root@linux-host1 src]# gem sources --add https://gems.ruby-china.org/ --remove https://rubygems.org/
https://ruby.taobao.org/ added to sources
https://rubygems.org/ removed from sources

[root@linux-host1 src]# gem source list
*** CURRENT SOURCES ***

https://gems.ruby-china.org/

#安装配置插件:

[root@linux-host1 src]# /usr/share/logstash/bin/logstash-plugin  list #当前已经安装的所有插件
[root@linux-host1 src]# /usr/share/logstash/bin/logstash-plugin   install  logstash-output-jdbc

#连接数据库创建表
#time的默认值设置为CURRENT_TIMESTAMP


[root@linux-host2 ~]# cat /etc/logstash/conf.d/mysql-es.conf

input {
  redis {
    host => "192.168.56.12"
    port => "6379"
    db => "1"
    key => "system-log-5612"
    data_type => "list"
    password => "123456"
 }
  redis {
    host => "192.168.56.12"
    port => "6379"
    db => "0"
    key => "tomcat-accesslog-5612"
    data_type => "list"
    password => "123456"
    codec  => "json"
 }
}

output {
  if [type] == "system-log-5612" {
    elasticsearch {
      hosts => ["192.168.56.12:9200"]
      index => "logstash-system-log-5612-%{+YYYY.MM.dd}"
  }}
  if [type] == "tomcat-accesslog-5612" {
    elasticsearch {
      hosts => ["192.168.56.12:9200"]
      index => "logstash-tomcat-accesslog-5612-%{+YYYY.MM.dd}"
  }
 jdbc {
   connection_string => "jdbc:mysql://192.168.56.11/elk?user=elk&password=123456&useUnicode=true&characterEncoding=UTF8"
   statement => ["INSERT INTO elklog(host,clientip,status,AgentVersion) VALUES(?,?,?,?)", "host","clientip","status","AgentVersion"]
  }}
}



四、Kibana简介

  Kibana 是为 Elasticsearch 设计的开源分析和可视化平台。你可以使用 Kibana 来搜索,查看存储在 Elasticsearch 索引中的数据并与之交互。你可以很容易实现高级的数据分析和可视化,以图表的形式展现出来。

1.安装kibana

目前最新版本是6.5.2

官网:https://www.elastic.co/downloads/kibana

wget https://artifacts.elastic.co/downloads/kibana/kibana-6.5.2-x86_64.rpm
yum install -y kibana-6.5.2-x86_64.rpm

2.修改配置文件

server.host: "192.168.1.24"                        #Kibana 监听的ip
lasticsearch.url: "http://192.168.1.24:9200"       #ES节点的url

3.启动Kibana

systemctl  start kibana


4.Kibana登陆认证

[root@linux-host2 conf]# yum install httpd-tools –y
[root@linux-host2 conf]#  htpasswd -bc  /usr/local/nginx/conf/htpasswd.users zhangjie  123456
Adding password for user zhangjie

[root@linux-host2 conf]#  htpasswd -b  /usr/local/nginx/conf/htpasswd.users zhangtao  123456

Adding password for user zhangtao

[root@linux-host2 conf]# cat /usr/local/nginx/conf/htpasswd.users

zhangjie:$apr1$x7K2F2rr$xq8tIKg3JcOUyOzSVuBpz1
zhangtao:$apr1$vBg99m3i$hV/ayYIsDTm950tonXEJ11

[root@linux-host2 conf]# vim /usr/local/nginx/conf/conf.d/kibana5612.conf

upstream kibana_server {
        server  127.0.0.1:5601 weight=1 max_fails=3  fail_timeout=60;
}

server {
        listen 80;
        server_name www.kibana5612.com;
        auth_basic "Restricted Access";
        auth_basic_user_file /usr/local/nginx/conf/htpasswd.users;
        location / {
        proxy_pass http://kibana_server;
        proxy_http_version 1.1;
        proxy_set_header Upgrade $http_upgrade;
        proxy_set_header Connection 'upgrade';
        proxy_set_header Host $host;
        proxy_cache_bypass $http_upgrade;
        }
}

[root@linux-host2 conf]# chown  www.www /usr/local/nginx/ -R
[root@linux-host2 conf]# systemctl  reload nginx
