Swarm介绍

Swarm是Docker公司自研发的容器集群管理系统，Swarm在早期是作为一个独立服务存在，在Docker Engine v1.12中集成了Swarm的集群管理和编排功能。可以通过初始化Swarm或加入现有Swarm来启用Docker引擎的Swarm模式。

Docker Engine CLI和API包括了管理Swarm节点命令，比如添加、删除节点，以及在Swarm中部署和编排服务。也增加了服务栈（Stack）、服务（Service）、任务（Task）概念。

Swarm特点

1. 集成集群管理

使用Docker Engine CLI 创建一个Docker Engine的Swarm模式，在集群中部署应用程序服务。

2. 去中心化设计

Swarm角色分为Manager和Worker节点，Manager节点故障不影响应用使用。

3. 扩容缩容

可以声明每个服务运行的容器数量，通过添加或删除容器数自动调整期望的状态。

4. 期望状态协调

Swarm Manager节点不断监视集群状态，并调整当前状态与期望状态之间的差异。

5. 多主机网络

可以为服务指定overlay网络。当初始化或更新应用程序时，Swarm manager会自动为overlay网络上的容器分配IP地址。

6. 服务发现

Swarm manager节点为集群中的每个服务分配唯一的DNS记录和负载均衡VIP。可以通过Swarm内置的DNS服务器查询集群中每个运行的容器。

7. 负载均衡

实现服务副本负载均衡，提供入口访问。

8. 安全传输

Swarm中的每个节点使用TLS相互验证和加密，确保安全的其他节点通信。

9. 滚动更新

升级时，逐步将应用服务更新到节点，如果出现问题，可以将任务回滚到先前版本。

集群部署

使用Swarm前提

Docker版本1.12+
集群节点之间保证TCP 2377（集群管理）、TCP/UDP 7946（容器网络发现）和UDP 4789（Overlay网络）端口通信

节点规划

操作系统：CentOS7.4_x64

Manager	Worker
Manager	192.168.0.211
Worker01	192.168.0.212
Worker02	192.168.0.213

管理节点初始化Swarm

docker swarm init --advertise-addr 192.168.0.211

工作节点加入Swarm

docker swarm join --token SWMTKN-1-XXX 192.168.0.211:2377

管理Swarm

docker swarm COMMAND

管理Swarm节点

docker node COMMAND

集群管理

服务管理

创建服务

docker service create --replicas 1 --name hello busybox

显示服务详细信息

docker service inspect --pretty hello # 易于阅读显示
docker service inspect hello # json格式返回

服务实例数扩容

docker service scale hello=3

查看服务任务

docker service ls
docker service ps hello
docker service ps -f 'desired-state=running' hello

滚动更新服务

docker service create \
--replicas 3 \
--name redis \
--update-delay 10s \
redis:3.0.6

docker service update --image redis:3.0.7 redis

创建服务时设定更新策略

docker service create \
--name my_web \
--replicas 10 \
--update-delay 10s \      #更新间隔
--update-parallelism 2 \   #一次最多更新多少任务
--update-failure-action continue \   #失败继续，默认暂停
nginx:1.12

创建服务时设定回滚策略

docker service create \
--name my_web \
--replicas 10 \
--rollback-parallelism 2 \   #同时回滚任务数
--rollback-monitor 20s \    #监控状态20s
--rollback-max-failure-ratio .2 \   #20%失败率
nginx:1.12

服务更新

docker service update --image nginx:1.13 my_web

手动回滚

docker service update --rollback my_web

数据挂载

Volume 创建数据卷

docker service create \
--mount type=volume,src=<VOLUME-NAME>,dst=<CONTAINER-PATH> \
--name myservice \
<IMAGE>

查看数据卷详细信息

docker volume inspect <VOLUME-NAME>

读写挂载

docker service create \
--mount type=bind,src=<HOST-PATH>,dst=<CONTAINER-PATH> \
--name myservice \
<IMAGE>

只读挂载

docker service create \
--mount type=bind,src=<HOST-PATH>,dst=<CONTAINER-PATH>,ro \
--name myservice \
<IMAGE>

管理应用程序数据 – NFS数据持久存储

$ docker service create \
--mount 'type=volume,src=<VOLUME-NAME>,dst=<CONTAINER-PATH>,volume-driver=local,volume-opt=type=nfs,volumeopt=device=<nfs-server>:<nfs-path>,"volume-opt=o=addr=<nfs-address>,vers=4,soft,timeo=180,bg,tcp,rw"'
--name myservice \
<IMAGE>

服务发现与负载均衡

# 进容器查看DNS记录
nslookup hello
# 获取虚拟IP
docker service inspect -f '{{json .Endpoint.VirtualIPs}}' hello
# 设置DNS轮询模式
docker service create \
--replicas 3 \
--name my-web \
--network my-network \
--endpoint-mode dnsrr \
nginx

发布服务

docker service create --name my_web -p 88:80 --replicas 3 nginx:1.12
docker service create --name my_web -p 89:81/udp --replicas 3 nginx:1.12

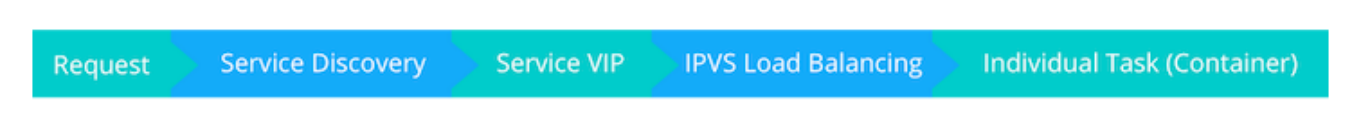

服务发现

服务发现：Swarm模式内置DNS组件，自动为每个服务分配DNS记录，然后服务的DNS名称在集群内的服务直接分发请求。

# 进容器查看DNS记录
nslookup hello
# 获取虚拟VIP
docker service inspect -f '{{json .Endpoint.VirtualIPs}}' hello
# 设置DNS轮询模式
docker service create \
--replicas 3 \
--name my-web \
--network my-network \
--endpoint-mode dnsrr \
nginx

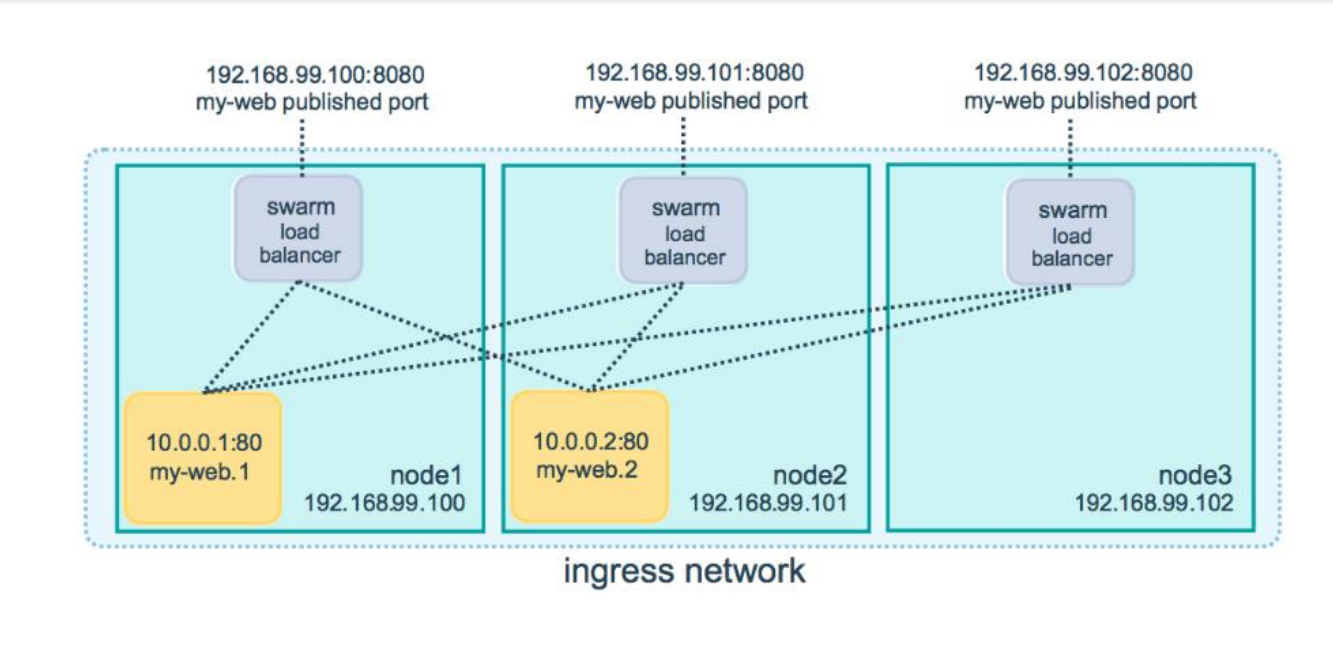

负载均衡

负载均衡：在Swarm集群中创建服务时，Ingress网络会自动为其分配一个虚拟IP(VIP），在DNS解析时返回VIP，流入该VIP的流量将自动发送（IPVS）该服务的所以健康任务（容器）。

docker network create --driver overlay my-web
docker network ls
docker service create --replicas 3 --network my-web --name web01 nginx
docker service create --replicas 3 --network my-web --name busybox01 busybox

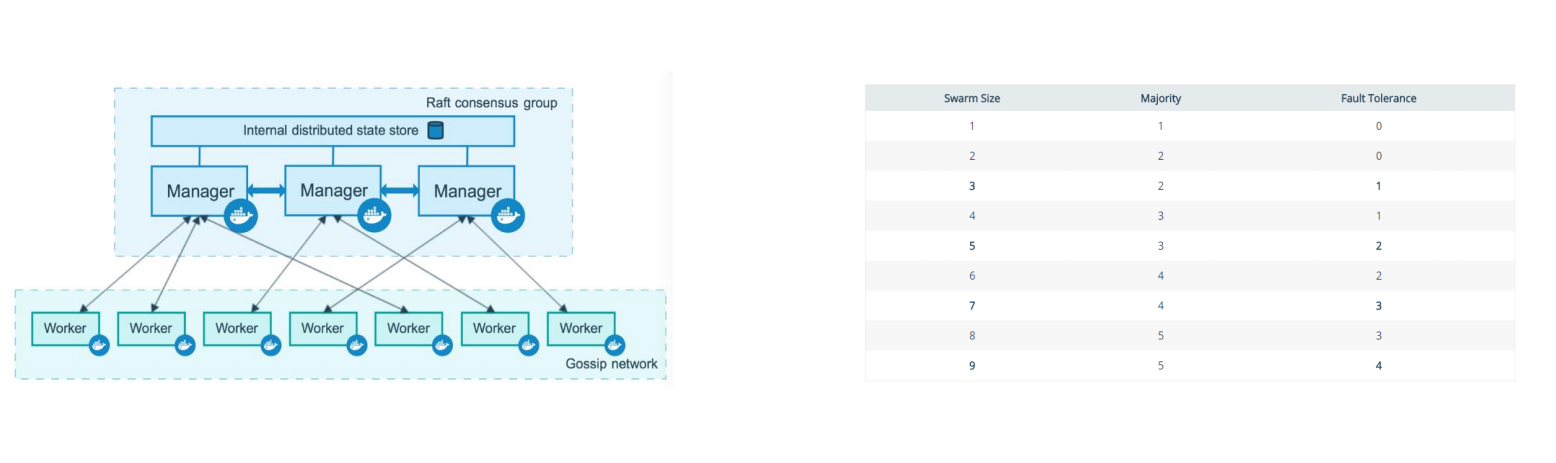

高可用架构

docker node --hlep
docker node promote worker01 #备用作为mangger节点

配置文件管理

1、生成一个基本的Nginx配置文件

# cat site.conf
server {
    listen 80;
    server_name localhost;
    location / {
        root /usr/share/nginx/html;
        index index.html index.htm;
    }
}

2、将site.conf保存到docker配置中

docker config create site.conf site.conf
docker config ls
docker config inspect site.conf

3、创建一个Nginx并应用这个配置

# docker service create \
--name nginx \
--config source=site.conf,target=/etc/nginx/conf.d/site.conf \
--publish 8080:80 \
nginx

应用案例

部署LNMP架构

使用 docker stack deploy 进部署

#cat stack.yaml

version: '3.3'
services:
  nginx:
    image: 192.168.0.213:5000/nginx:v1
    ports:
      - 88:80
    networks:
      - lnmp_net
    deploy:
      mode: replicated
      replicas: 3
      endpoint_mode: vip
      resources:
        limits:
          cpus: '0.50'
          memory: 500M
        reservations:
          cpus: '0.25'
          memory: 300M
    volumes:
      - type: bind
        source: /nfs/lnmp_wwwroot
        target: /usr/local/nginx/html
    configs:
      - source: nginx_config
        target: /usr/local/nginx/conf/vhost/site.conf
    depends_on:
      - php

  php:
    image: 192.168.0.213:5000/php:v1
    networks:
      - lnmp_net
    deploy:
      mode: replicated
      replicas: 3
      endpoint_mode: vip
    volumes:
      - type: bind
        source: /nfs/lnmp_wwwroot
        target: /usr/local/nginx/html

  mysql:
    image: mysql:5.6
    networks:
      - lnmp_net
    deploy:
      placement:
        constraints:
          - node.role == manager
      endpoint_mode: dnsrr
    volumes:
      - type: volume
        source: db-data
        target: /var/lib/mysql
      # - "db-data:/var/lib/mysql"
    command: --character-set-server=utf8
    environment:
      MYSQL_ROOT_PASSWORD: 123456
      MYSQL_DATABASE: wordpress
      MYSQL_USER: wordpress
      MYSQL_PASSWORD: wp123456

networks:
  lnmp_net:
    driver: overlay

volumes:
  db-data:

configs:
  nginx_config:
    file: ./site.conf

docker stack deploy -c stack.yaml lnmp

docker stack  --help
docker stack ls
docker stack services lnmp
